Як підключити автоматику до насоса: базові правила і поширені помилки

Правильне підключення автоматики до насоса — це не лише про зручність керування водопостачанням, а й про захист дорогої техніки від поломок. Автоматика дозволяє насосу працювати лише тоді, коли це необхідно, запобігає “сухому ходу”, стабілізує тиск і знижує ризик аварій. У цій статті ви дізнаєтесь, які типи автоматики існують, що потрібно врахувати перед монтажем, як своїми руками під’єднати блок автоматики до насоса, а також отримаєте корисні поради по налаштуванню та експлуатації системи.

Чому автоматика — ключ до стабільної роботи насоса

Автоматичне керування насосом стало стандартом для приватних будинків, котеджів, дач і навіть невеликих виробництв. Сучасна автоматика вирішує одразу кілька завдань:

• Захищає насос від перевантаження і “сухого ходу”.
• Підтримує стабільний тиск у водопроводі.
• Автоматично вмикає та вимикає насос за потребою.
• Дозволяє зменшити зношування обладнання та продовжити його ресурс.
• Підвищує безпеку — зменшує ризик затоплення та короткого замикання.

Основна ідея — насос працює лише тоді, коли це потрібно. Усі сучасні рішення побудовані на цьому принципі.

Що потрібно знати перед підключенням автоматики

Перед початком робіт варто визначити: який у вас тип насоса (поверхневий, заглибний, свердловинний), яку саме автоматику ви плануєте встановити, а також — чи є у вас базові навички електромонтажу. Від цього залежить підбір схеми підключення, вибір кабелів, роз’ємів та комплектуючих.

Типи насосної автоматики — обираємо оптимальне рішення

На сучасному ринку представлені такі основні групи автоматики для насосів:

• Реле тиску. Найпоширеніший та бюджетний варіант. Відстежує тиск у системі, вмикає і вимикає насос при досягненні заданих меж.
• Блоки автоматики з контролем “сухого ходу”. Мають захист на випадок, якщо у системі закінчиться вода.
• Електронні контролери (прес-контрол). Більш “просунуті” рішення, які поєднують реле тиску, захист від “сухого ходу”, індикацію помилок, іноді — плавний пуск і захист від стрибків напруги.

Вибір типу автоматики напряму залежить від вимог до системи, бюджету та рівня складності монтажу, який ви готові взяти на себе.

Що врахувати перед монтажем

Правильне підключення автоматики до насоса вимагає врахування декількох важливих моментів:

• Потужність насоса та максимальний струм, який може пропустити автоматика.
• Наявність заземлення та якість електропроводки в будинку.
• Тип електроживлення (однофазна або трифазна мережа).
• Якість води — для деяких типів контролерів важлива відсутність домішок і бруду.
• Можливість розміщення блоку автоматики у зручному та захищеному місці.

Реле тиску — просте рішення для більшості завдань

Реле тиску — найпоширеніший вибір для приватних систем водопостачання. Його перевага — простота схеми та доступність. Зазвичай реле підключають до поверхневого або свердловинного насоса разом з гідроакумулятором.

Схема підключення реле тиску до насоса

Стандартна схема підключення виглядає так:

• До розетки підключається кабель живлення.
• Фаза йде на реле тиску.
• Від реле тиску — на насос.

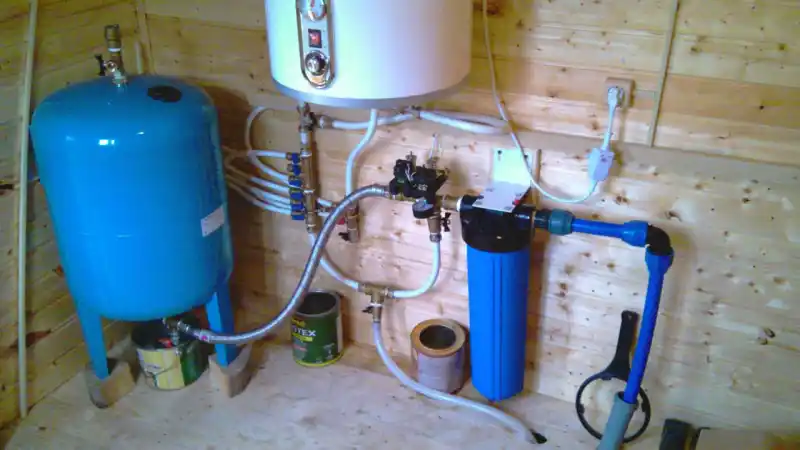

• Реле тиску монтується на трубі поряд з гідроакумулятором (або без нього, залежно від системи).

Важливо переконатися у правильності підключення контактів, дотриманні кольорової маркування проводів та заземлення корпусу реле.

Покрокова інструкція монтажу реле тиску

1. Вимкнути електроживлення на вводі в будинок.
2. Перевірити цілісність кабелів і стан контактів.
3. Під’єднати фазний і нульовий дроти відповідно до схеми виробника (зазвичай позначені як L і N).
4. З’єднати корпус реле з “землею”.
5. Закрутити реле тиску на трубі з водою після насоса (краще через трійник).
6. Під’єднати кабель, що йде до насоса, до відповідних клем реле.
7. Увімкнути живлення та перевірити роботу — насос має вмикатися й вимикатися автоматично залежно від тиску.

Для коректної роботи гідроакумулятору рекомендується встановити реле тиску безпосередньо на “футорку” бака, якщо це передбачає конструкція.

Тонкощі налаштування реле тиску

Типове реле тиску має два гвинти для регулювання — один відповідає за верхній поріг спрацьовування (вимкнення насоса), другий — за нижній (включення). Заводські налаштування зазвичай складають 1,5–3,0 бар. Для більшості побутових систем цього достатньо, але інколи варто підлаштувати параметри під власні потреби.

• Підвищення верхньої межі — насос працюватиме довше, збільшуючи тиск у системі.
• Зниження нижньої межі — насос вмикатиметься раніше, забезпечуючи стабільний напір.

Коригувати налаштування слід обережно, по 1/4–1/2 оберта, щоб уникнути частих включень і зношування обладнання.

Блок автоматики для захисту від “сухого ходу”

Щоб уникнути роботи насоса “на суху”, сучасні блоки автоматики оснащені спеціальними захисними реле. Вони відстежують наявність води у системі та вимикають насос, якщо тиск різко впав або вода зникла повністю.

Принцип роботи та підключення

Такі блоки зазвичай мають комбіновану схему:

• Вбудований датчик тиску або протоку.
• Контролер з індикацією помилок (наприклад, “Dry run” або “Error”).
• Клеми для підключення живлення і насоса згідно інструкції виробника.

Підключення виконується за аналогією з класичним реле тиску, проте сам блок автоматики часто розташовують безпосередньо на виході з насоса або після зворотного клапана.

Якщо у вашій свердловині або колодязі часто змінюється рівень води, встановлення блоку захисту від “сухого ходу” — обов’язкова умова довговічної роботи всього водопостачання.

Особливості монтажу та налаштування блоків захисту

Під час встановлення блоку автоматики із захистом від “сухого ходу” важливо дотримуватися таких правил:

• Контролер має встановлюватися вертикально, якщо це зазначено у технічному паспорті.
• Вхідний отвір блоку під’єднується безпосередньо до виходу насоса або після зворотного клапана.
• Усі різьбові з’єднання слід ущільнити фум-стрічкою чи пастою для уникнення протікань.
• Кабель живлення підключати згідно маркування — зазвичай схема розташована на корпусі.
• Після монтажу перевірити всі з’єднання на герметичність та наявність вологи біля контактів.

Після підключення блок необхідно протестувати: запустіть насос і поступово відкрийте кран, щоб стежити за реакцією системи. Якщо вода закінчиться або тиск впаде до критичної позначки, блок має негайно вимкнути насос і подати відповідний сигнал (індикатор або звуковий сигнал).

Електронний прес-контрол — сучасний підхід до автоматизації

Електронний прес-контрол — це “розумний” блок автоматики, який поєднує в собі функції реле тиску, захисту від “сухого ходу” та, у деяких моделях, захисту від перевантаження. Його використовують для організації автономної роботи насоса без гідроакумулятора або ж у складних системах із декількома точками водорозбору.

Переваги електронного прес-контролу

• Автоматичний запуск насоса при падінні тиску (відкритті крана) і зупинка після його закриття.
• Захист від “сухого ходу” і блокування повторного запуску до усунення причини.
• Світлова або цифрова індикація помилок, що спрощує діагностику.
• Можливість підключення до систем “розумного будинку”.

Монтаж прес-контролу простий, але вимагає акуратності та чіткої відповідності схемі підключення, яку надає виробник.

Покрокова схема підключення прес-контролу

1. Вимкнути живлення насосної мережі.
2. Встановити прес-контрол на вихід насоса або після зворотного клапана.
3. Підключити кабель живлення до клем “Input” (або “Line”) згідно схеми.
4. Вивести дроти до насоса (клеми “Output” або “Pump”).
5. З’єднати “землю” на обох кінцях.
6. Перевірити надійність усіх з’єднань та ізоляцію контактів.
7. Увімкнути живлення та провести тестовий запуск.

Після монтажу прес-контрол автоматично налаштовується на стандартний тиск спрацьовування (часто це 1,5–2,2 бар). Для індивідуальних потреб параметри можна змінити відповідно до інструкції.

Поширені помилки при підключенні автоматики до насоса

Навіть найсучасніша автоматика не врятує від помилок монтажу. Ось основні проблеми, які зустрічаються на практиці:

• Неправильне розташування блоку автоматики. Встановлення “догори ногами” або під кутом призводить до некоректної роботи датчиків.
• Відсутність або неправильне підключення заземлення. Це підвищує ризик ураження струмом та виходу з ладу електроніки.
• Використання кабелів недостатнього перерізу. При великій потужності насоса це призводить до нагрівання проводки й загоряння.
• Порушення герметичності з’єднань. Волога потрапляє на контакти, викликаючи коротке замикання.
• Ігнорування інструкцій виробника. Схеми підключення різних блоків автоматики можуть суттєво відрізнятися.

Кожен блок автоматики має свою унікальну схему розводки. Не використовуйте “універсальні” інструкції — орієнтуйтесь лише на документацію до вашої моделі.

Підключення автоматики до різних типів насосів

Особливості підключення залежать від типу насоса: поверхневий, глибинний або свердловинний. У кожному випадку є свої нюанси.

Поверхневий насос

Для поверхневого насоса автоматика зазвичай підключається безпосередньо до виходу з насоса, через трійник або “американку”. Гідроакумулятор і реле тиску ставлять поряд, у зручному для огляду місці. Важливо забезпечити захист від замерзання — автоматику не можна залишати на відкритому повітрі взимку.

Заглибний або свердловинний насос

Складніше організувати захист у випадку глибинного насоса. Реле тиску й гідроакумулятор розміщуються у будинку або кессоні, а кабель до насоса виводиться через герметичний прохід. Контролери з захистом від “сухого ходу” встановлюють у легкодоступному місці, щоб мати змогу оперативно скинути помилку й перезапустити насос.

• Діаметр кабелю підбирають з урахуванням довжини лінії та потужності насоса.
• З’єднання та автоматика мають бути повністю захищені від вологи та конденсату.
• У разі використання поплавкових датчиків рівня їх підключають через окремі клеми контролера.

Рекомендації щодо вибору та монтажу автоматики

Щоб система водопостачання працювала надійно багато років, дотримуйтесь таких порад:

• Завжди перевіряйте відповідність автоматики характеристикам вашого насоса (максимальний струм, робочий тиск).
• Використовуйте лише сертифіковану продукцію — це гарантія безпеки і сумісності.
• Дотримуйтесь кольорового маркування проводів: L — фаза, N — нуль, PE — земля.
• Перед монтажем уважно прочитайте інструкцію саме до вашої моделі.
• Не допускайте попадання вологи на електричні клеми та контакти.
• Після монтажу проведіть тестування у всіх режимах (робота з водою, “сухий хід”, короткі цикли).

Якщо ви не впевнені у власних навичках електромонтажу, краще залучити професіонала — ремонт насоса обійдеться дорожче, ніж якісний монтаж автоматики.

Практичні поради по експлуатації та обслуговуванню автоматики насоса

Навіть після якісного монтажу автоматика насоса потребує регулярного огляду та обслуговування. Це допомагає уникнути неочікуваних збоїв, продовжити термін служби обладнання й запобігти аварійним ситуаціям.

Що перевіряти під час планових оглядів

• Стан контактів у клемних коробках — підгорілі або окислені клеми потрібно негайно чистити чи замінювати.
• Герметичність з’єднань — навіть незначне підтікання води може пошкодити електроніку.
• Справність індикаторів та захисних функцій — перевірте, чи спрацьовує система при імітації “сухого ходу”.
• Відсутність корозії на корпусах реле та блоків автоматики.
• Надійність заземлення — особливо у старих будинках або при модернізації проводки.

Огляд варто проводити не рідше одного разу на 3–6 місяців, а у випадку використання свердловинного насосу — після кожної зміни сезону.

Як вчасно виявити збої у роботі автоматики

Основні ознаки порушення роботи автоматики або неправильної настройки:

• Насос часто вмикається і вимикається з інтервалом у декілька секунд — можлива проблема з тиском у гідроакумуляторі, неправильне регулювання реле або протікання.
• Насос не вимикається, навіть якщо вода не витрачається — ймовірне заклинення контактної групи або залипання датчика тиску.
• Система не реагує на відкриття крана, але насос справний — причина може бути у несправності блоку автоматики або реле.
• Постійно горить індикатор помилки (“Error”, “Dry run” тощо) — перевірте наявність води у системі та справність датчиків.

Якщо проблема виникла раптово, не намагайтеся вирішити її “наосліп” — спочатку відключіть живлення, перевірте всі підключення, і лише потім відновлюйте роботу.

Покрокова схема для підключення автоматики своїми руками

Багато власників приватних будинків виконують підключення автоматики самостійно. Щоб уникнути помилок, дотримуйтесь такої універсальної послідовності дій:

1. Відключіть електроживлення на всіх відповідних автоматах.
2. Оберіть місце для монтажу блоку автоматики — воно має бути сухим, захищеним від прямих сонячних променів і вологи.
3. Підготуйте труби та фітинги відповідних діаметрів, ущільнювальні матеріали (фум-стрічка, паста).
4. Встановіть гідроакумулятор (за потреби) та з’єднайте його з трубопроводом.
5. Закріпіть реле тиску або прес-контрол згідно рекомендацій виробника (вертикально чи горизонтально).
6. Проведіть кабелі живлення, дотримуючись кольорового маркування. Не допускайте провисання або натягу дротів.
7. Під’єднайте фазу, нуль і землю згідно схеми на корпусі автоматики.
8. З’єднайте вихід автоматики із насосом, надійно затягнувши всі клеми.
9. Перевірте герметичність усіх з’єднань, відсутність вологи біля електричних частин.
10. Увімкніть живлення, відкрийте кран і протестуйте систему у різних режимах.

Якщо під час перевірки виникають сторонні шуми, запахи горілого пластику або диму — негайно вимкніть систему та перевірте всі з’єднання.

Чи можна під’єднати автоматику до старого насоса

У багатьох випадках автоматику можна інтегрувати навіть до насосів, які експлуатуються не перший рік. Головне — переконатися, що технічні характеристики насоса не перевищують допустимі параметри блоку автоматики.

• Перевірте паспортні дані насоса: напругу, максимальний струм, потужність.
• Оцініть стан електропроводки — стара ізоляція або скрутки можуть бути небезпечними для сучасної електроніки.
• За необхідності замініть вилку, клеми, а також виконайте ревізію заземлення.
• Після монтажу автоматики обов’язково проведіть тестування і перевірте всі захисні функції.

Якщо насос працює з перебоями, “гріється” або чути сторонній “тріск” — автоматику підключати не можна до усунення несправностей.

Як налаштувати тиск у системі під свої потреби

Найчастіше заводські налаштування реле тиску підходять для стандартних систем. Проте якщо у вас велика кількість водорозбірних точок, нестандартний гідроакумулятор або довгий трубопровід, тиск може знадобитися коригувати.

• Для більшої кількості точок водорозбору — можна трохи підняти верхню межу вимкнення, щоб тиск був стабільним у всіх кранах.
• Для економії енергії — зменшіть різницю між верхнім і нижнім порогом, щоб насос не працював “зайве”.
• Якщо є гідроакумулятор — тиск повітря у баку має бути на 0,2–0,3 бар нижчим за поріг увімкнення реле тиску.

Усі налаштування виконуйте лише при вимкненій системі, використовуючи викрутку та дотримуючись інструкції виробника. Не робіть різких змін — це може призвести до “пульсації” у трубах чи надмірного зношування насоса.

Захист від стрибків напруги та аварійних ситуацій

Якість електропостачання у приватному секторі часто залишає бажати кращого. Перепади напруги, короткі замикання або “скачки” можуть вивести з ладу автоматику і насос. Для додаткової безпеки рекомендується встановити:

• Автоматичний вимикач відповідної номінальної сили струму.
• Реле напруги або стабілізатор — особливо при підключенні електронної автоматики.
• Окрему лінію живлення із захисним автоматом із розподільчого щита будинку.
• Додатковий запобіжник або УЗО (пристрій захисного відключення) для захисту від ураження струмом.

Такі заходи значно підвищують довговічність системи та знижують ризик аварій.

Часті запитання щодо підключення автоматики до насоса

• Чи можна підключити кілька насосів до однієї автоматики? — У більшості випадків ні, кожен насос вимагає окремого блоку автоматики або професійної багатоканальної системи.
• Який мінімальний комплект для автоматизації? — Для базового захисту достатньо реле тиску та гідроакумулятора, для повної безпеки — блок із захистом від “сухого ходу” й стабілізатор напруги.
• Що робити, якщо автоматика “моргає” або не реагує? — Відключіть живлення, перевірте цілісність кабелів, огляньте клеми. Якщо не виявили несправностей — зверніться до сервісу.
• Чи потрібно обов’язково встановлювати гідроакумулятор? — Для класичних реле тиску — так; для прес-контролів — не обов’язково, але бажано для зменшення числа включень насоса.

Дотримання інструкцій і регулярний огляд — ключ до стабільної роботи насоса з автоматикою.

Висновок

Підключення автоматики до насоса — це не просто спосіб зробити управління водопостачанням комфортнішим, а й інвестиція у довговічність та безпеку всієї системи. Сучасні реле тиску, електронні прес-контролі та блоки із захистом від “сухого ходу” дозволяють повністю контролювати роботу насоса, своєчасно реагувати на будь-які збої та зводити до мінімуму ризик аварій. Головне — відповідально підійти до підбору автоматики, дотримуватися схем монтажу й не ігнорувати регулярне обслуговування.

Правильне підключення автоматики — це завжди точне дотримання інструкцій виробника, використання якісних матеріалів, захист від вологи й перепадів напруги. Не варто економити на безпеці: встановлення автоматичного вимикача, стабілізатора й УЗО — це стандарт для сучасних систем. І, якщо сумніваєтеся у власних силах, краще довірити роботу професіоналу — це вбереже і техніку, і ваш спокій.

Дотримання цих простих правил забезпечить стабільну роботу насоса, захистить від неочікуваних поломок і дозволить завжди мати під рукою якісну воду без зайвого клопоту.
