Ефективна робота двигуна внутрішнього згоряння критично залежить від якості іскроутворення. Навіть незначні відхилення в роботі свічок запалювання призводять до перевитрати пального, утрудненого пуску та помітної втрати динаміки автомобіля. Мультиметр стає незамінним інструментом для швидкої перевірки електричних характеристик деталей у гаражних умовах, дозволяючи виявити дефекти без дорогого стендового обладнання. Технічний стан внутрішнього провідника та ізолятора напряму впливає на загальну справність системи запалювання.
Електричні параметри внутрішнього резистора
Більшість сучасних свічок оснащені вбудованим резистором, який виконує функцію придушення радіоперешкод, що виникають під час високовольтного розряду. Це критично важливо для стабільної роботи бортової електроніки, чутливих датчиків та мультимедійних систем автомобіля. Відсутність опору там, де він передбачений конструкцією, може спричинити серйозні збої в роботі блоку керування двигуном. Для ідентифікації типу деталі достатньо вивчити її корпус: зазвичай маркування містить літеру «R» (Resistor).
Якщо такої літери немає, опір може бути близьким до нуля, що характерно для старих моделей авто або специфічних гоночних серій. Значення опору в справній свічці коливається в межах від 2 до 10 кОм, залежно від стандартів конкретного виробника, таких як NGK, Denso або Bosch. Слід пам’ятати, що резистор захищає не лише радіо, а й запобігає електромагнітній ерозії електродів, подовжуючи термін їхньої служби.
Основні характеристики резистивних елементів:
- Маркування R. Вказує на наявність спеціального перешкодозахисного резистора всередині корпусу свічки запалювання.
- Діапазон опору. Нормативні показники для більшості цивільних автомобілів становлять від 3 до 8 кОм.
- Нульовий опір. Характерний для свічок без внутрішнього резистора, де тестер покаже значення близьке до абсолютного нуля.
- Стабільність даних. Показники всіх свічок з одного робочого комплекту не повинні відрізнятися більше ніж на 15 відсотків.
Налаштування мультиметра для роботи
Для отримання достовірних результатів необхідно правильно підготувати діагностичний прилад. На перемикачі режимів мультиметра обирається сектор вимірювання опору (Оми). Оптимально встановити ліміт на позначку 20 кОм, оскільки стандартні значення опору резисторів рідко перевищують 10–12 кОм. Вибір занадто низької межі, наприклад 200 Ом, призведе до того, що прилад просто не зможе розпізнати високий опір і покаже одиницю або символ перевантаження.
Важливо також переконатися, що контактні поверхні самих щупів та свічок очищені від шару нагару, пилу або оливи, які можуть суттєво спотворити підсумкові цифри. Чистота контактів — запорука точності: будь-яке забруднення на терміналі чи центральному електроді створює додатковий перехідний опір, який заважає об’єктивній оцінці стану деталі.
Обов’язковим етапом є самодіагностика тестера перед початком замірів. Для цього потрібно міцно замкнути червоний та чорний щупи між собою. Екран справного приладу має відобразити нулі або мінімальне значення до 0.3 Ом, що відповідає власному опору проводів самого пристрою. Якщо цифри нестабільні або занадто високі, варто перевірити стан батарейки мультиметра або цілісність його вимірювальних кабелів. Тільки після такої перевірки можна переходити до діагностики системи запалювання, будучи впевненим у справності вимірювального обладнання.
Як виміряти центральний провідник

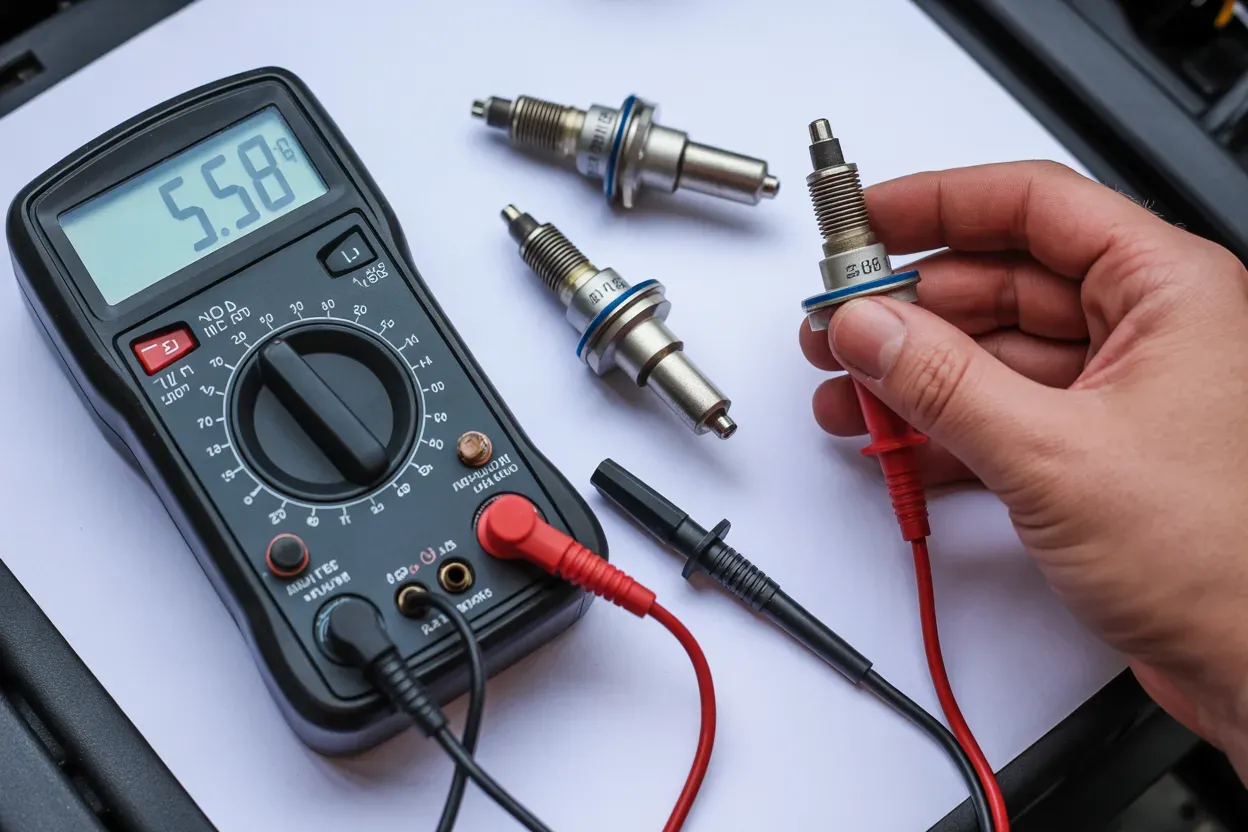

Процес перевірки внутрішнього провідника вимагає акуратності та забезпечення надійного контакту в двох ключових точках. Свічку слід попередньо демонтувати з двигуна та ретельно протерти сухою ганчіркою. Вимірювання базується на оцінці провідності шляху, яким проходить високовольтний розряд від котушки безпосередньо до іскрового проміжку. Важливо під час проведення процедури не торкатися пальцями металевих частин щупів, оскільки опір людського тіла може внести похибку в результати, особливо при роботі з високоомними резисторами.
Алгоритм виконання замірів:
- Контакт із виводом. Прикладіть один щуп мультиметра до верхнього контактного наконечника (гайки), куди фіксується високовольтний дріт.
- Контакт із електродом. Другий щуп притисніть до центрального електрода, який розташований усередині керамічного ізолятора в нижній частині.
- Фіксація результату. Зачекайте 2–3 секунди до повної стабілізації цифр на дисплеї приладу для отримання точного значення.
- Порівняння значень. Повторіть операцію для кожної свічки з комплекту, фіксуючи дані для подальшого порівняльного аналізу.
Якщо показники на екрані постійно коливаються, це зазвичай свідчить про поганий притиск щупа або про внутрішнє руйнування резистивного шару. Дуже важливо порівнювати всі деталі з одного двигуна між собою. Якщо три свічки показують стабільні 5 кОм, а четверта видає 9 кОм, то остання вже вважається підозрілою, навіть якщо вона формально вписується в широкі теоретичні норми виробника. Така значна розбіжність призводить до нерівномірного займання паливної суміші в циліндрах, що провокує вібрації та підвищене навантаження на колінчастий вал.
Аналіз результатів вимірювання
Аналіз отриманих цифрових значень дозволяє чітко розділити свічки на придатні до подальшої експлуатації та ті, що підлягають негайній заміні. Найбільш очевидною ознакою несправності є поява цифри «1» у лівій частині екрана або знака нескінченності (OL). Це однозначно сигналізує про повний обрив внутрішнього ланцюга. Іскра в такій свічці все ще може виникати завдяки здатності високої напруги «пробивати» внутрішній розрив, проте енергія такого розряду буде недостатньою для якісного запалювання суміші під тиском.
Показники, що перевищують межу 10 кОм, свідчать про критичне старіння або деградацію внутрішнього резистора. Високий опір змушує котушку запалювання генерувати значно вищу напругу для подолання бар’єра, що призводить до її перегріву та ризику пробою первинної обмотки. З іншого боку, якщо ви перевіряєте свічку з маркуванням «R», а мультиметр показує менше 2 кОм, це може бути ознакою використання невідповідних матеріалів або внутрішнього короткого замикання. Такі показники збільшують рівень електромагнітних завад, що негативно впливає на роботу електронного блоку керування (ЕБК).
Оцінка стану за показниками опору:
| Стан деталі | Показник опору (кОм) | Наслідки для двигуна |
|---|---|---|
| Норма | 2 — 8 | Стабільна іскра, оптимальна витрата пального |
| Допустиме зношення | 8 — 10 | Можливе незначне погіршення динаміки розгону |
| Критичне зношення | Понад 10 | Ризик виходу з ладу котушки, пропуски запалювання |
| Повна несправність | Нескінченність | Двигун троїть, нестійка робота на холостих |
Варто зауважити, що ідеальний опір для більшості популярних свічок знаходиться в досить вузькому діапазоні від 4 до 6 кОм. Будь-яке суттєве відхилення від паспортних даних конкретної моделі — це вагомий привід для заміни всього комплекту. Спроби зекономити на свічках часто призводять до набагато дорожчого ремонту електронних компонентів або каталізатора. Регулярна діагностика мультиметром дозволяє виявити проблему на ранній стадії, коли вона ще не спричинила ланцюгову реакцію поломок у системі живлення та запалювання.
Перевірка ізоляційного шару на пробій
Окрім перевірки центрального провідника, критично важливо переконатися у відсутності витоку струму через керамічний ізолятор. З часом на кераміці можуть з’являтися мікротріщини, через які струм високої напруги «стікає» на корпус двигуна, не доходячи до робочого проміжку. Це стає причиною пропусків запалювання, які особливо відчутні під час інтенсивного прискорення або при роботі автомобіля в умовах високої вологості повітря.
Для тестування цілісності ізоляції один щуп мультиметра встановлюється на верхню контактну гайку, а інший — безпосередньо на металевий корпус свічки (там, де знаходиться різьблення). У справному стані прилад не повинен фіксувати жодних значень опору. Оскільки якісна кераміка є діелектриком, ланцюг має залишатися повністю розімкненим, що відображається на дисплеї як нескінченність або «1».
Якщо ж під час такого контакту мультиметр показує хоча б мінімальні цифри, це прямий доказ пробою ізолятора або наявності струмопровідних доріжок. Така свічка вважається дефектною і підлягає утилізації, навіть якщо її внутрішній опір здається ідеальним. Поверхневий пробій часто супроводжується характерними темними смужками на зовнішній частині кераміки, які підтверджують регулярний витік електричного заряду поза межі електродів.
Оцінка стану зовнішніх електродів та нагару
Візуальний огляд є обов’язковим доповненням до електричних замірів, оскільки мультиметр не здатний оцінити фізичний знос металу. Колір та структура нагару на спідниці ізолятора можуть багато розповісти про склад паливної суміші та загальну якість згоряння в циліндрах. Світло-коричневий або пісочний наліт вважається ознакою здорового двигуна, тоді як оксамитовий чорний нагар свідчить про занадто багату суміш, яка сама по собі стає провідником і може «закоротити» іскру.
Особливо небезпечним для системи є металізований наліт, який виникає при використанні пального з надмірною кількістю залізовмісних присадок. Такий наліт створює тонкий шар на кераміці, який проводить електрику, призводячи до поверхневого пробою навіть при справному внутрішньому резисторі. Струм просто проходить по поверхні ізолятора, не створюючи потужної іскри в зазорі, що робить займання суміші нестабільним або неможливим.
Ознаки на електродах:
- Світло-коричневий нагар. Свідчить про нормальну роботу системи паливоподачі та запалювання.
- Білий наліт. Ознака збідненої суміші або критичного перегріву свічки, що руйнує метал.
- Маслянистий нагар. Чітко вказує на потрапляння моторної оливи в камеру згоряння двигуна.
- Ерозія електродів. Фізичне вигоряння металу, що призводить до збільшення іскрового проміжку.
Окрему увагу варто приділити зазору між боковим та центральним електродами. Мультиметр не фіксує геометричні відхилення, але занадто велика відстань вимагає від котушки напруги, що значно перевищує номінальну. Це створює паразитне навантаження на всю ізоляцію системи та може спровокувати внутрішній пробій у високовольтних дротах. Перевірка зазору спеціальним щупом разом із вимірюванням опору дає повну картину стану свічки запалювання.
Перевірка мультиметром є ефективним способом виявлення прихованих дефектів резистора та обривів ланцюга, які неможливо помітити візуально. Проте комплексний висновок про стан деталей залежить від сукупності факторів: відповідності заводським характеристикам опору, цілісності кераміки та відсутності критичних відкладень на електродах. Своєчасний контроль цих параметрів дозволяє попередити вихід із ладу котушок запалювання та забезпечити оптимальне згоряння паливної суміші в різних режимах експлуатації.
