Як підключити інверторний генератор до будинку: технічні вимоги та алгоритм дій

У 2026 році енергетична незалежність стала базовою потребою для кожного українця, що вимагає надійних рішень у сфері автономного живлення осель. Постійні виклики в енергосистемі змушують власників приватних будинків шукати варіанти, які гарантують безпеку техніки.

Інверторні моделі стали стандартом завдяки здатності генерувати ідеальну синусоїду, що критично для сучасних двоконтурних котлів та серверного обладнання. Проте технічна складність таких пристроїв виключає використання небезпечних саморобних дротів, вимагаючи лише сертифікованих схем та професійних вузлів комутації.

Технічні параметри та вимоги до обладнання

Правильний вибір кабельної продукції забезпечує довговічність системи та запобігає перегріву контактних груп під навантаженням.

Для стаціонарного прокладання лінії від генератора до розподільчого щитка найкраще використовувати мідний кабель марок ВВГнг або ПВС. Вибір перерізу залежить від потужності станції, проте мінімальним порогом для безпечної експлуатації є 2.5 мм². Це гарантує стабільну передачу струму без падіння напруги на значних відстанях, що часто зустрічається у приватних будинках, де агрегат розміщують на віддалі від житлових приміщень.

Важливо враховувати тип ізоляції кабелю, оскільки лінія часто проходить через вулицю. Кабель ВВГнг має оболонку, що не підтримує горіння, що є критичним для пожежної безпеки дерев’яних або утеплених споруд. При використанні ПВС необхідно обов’язково обтискати кінці дротів спеціальними наконечниками НШВІ для створення надійного контакту в клемах автоматичних вимикачів, що запобігає окисленню та підгорянню контактів під час тривалої роботи.

Використання алюмінієвої проводки для організації тимчасових або постійних ліній підключення генератора суворо заборонено через її крихкість та низьку провідність.

Завжди обирайте кабелі з невеликим запасом по перерізу, якщо довжина лінії перевищує 15 метрів, щоб нівелювати можливий опір провідника.

Вибір місця та підготовка до встановлення

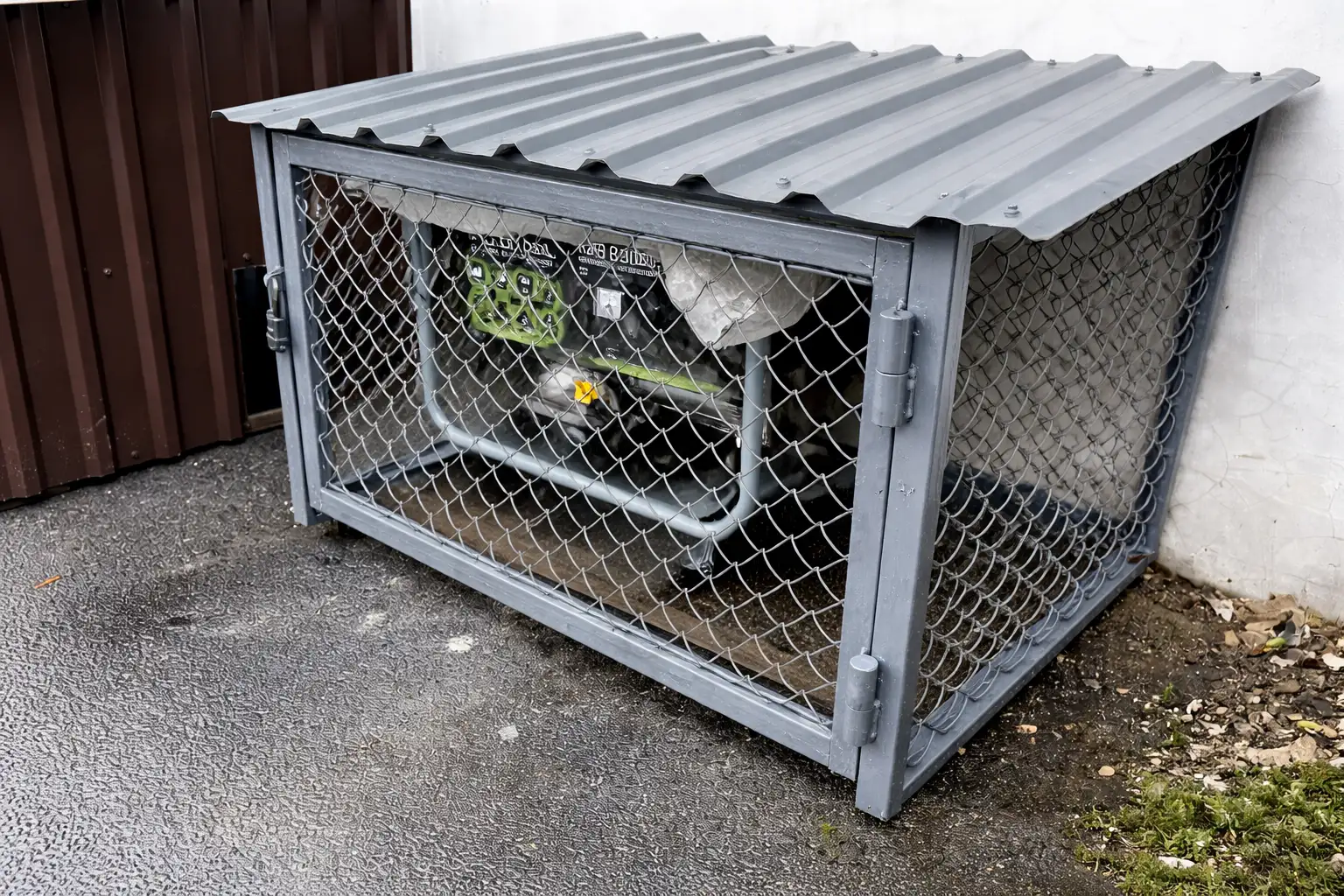

Розміщення інверторного генератора потребує суворого дотримання дистанції не менше 6 метрів від вікон, дверей та вентиляційних отворів будівлі. Чадний газ не має запаху, але є смертельно небезпечним, тому навіть найсучасніші моделі з низьким рівнем викидів не можна ставити впритул до житлової зони. Шум від роботи двигуна, хоч і значно нижчий у інверторів, також може створювати дискомфорт у нічний час.

Умови для встановлення:

• Навіс від опадів. Захищає електричну панель та інверторний блок від прямого влучання вологи.
• Тверда поверхня. Рівний бетонний майданчик або плитка запобігають перекиданню та надмірній вібрації.
• Вільна циркуляція повітря. Відстань до найближчих стін має бути не менше 1 метра для охолодження.

Підготовка до пуску включає перевірку рівнів мастила та палива згідно з регламентами виробників 2025–2026 років, які передбачають використання синтетичних олив.

Рекомендується використовувати лише свіжий бензин марки А-95, оскільки інверторні системи чутливі до якості пального. Тривале зберігання палива (понад 3 місяці) у баку може призвести до утворення відкладень у паливній системі, що виведе з ладу дорогий електронний блок керування обертами двигуна. Перед першим запуском у сезоні обов’язково перевірте стан свічки запалювання та чистоту повітряного фільтра.

Використання перекидного рубильника I-0-II

Монтаж перекидного рубильника типу I-0-II є найбільш надійним способом інтеграції генератора в домашню мережу, оскільки він фізично унеможливлює одночасне підключення двох джерел живлення. Це захищає як внутрішню проводку будинку, так і обладнання енергопостачальної компанії від аварій.

Послідовність монтажу:

1. Підготовка щитка. Звільніть місце на DIN-рейці для встановлення модульного перемикача відповідної потужності.
2. Розрив лінії. Від’єднайте ввідні фазні дроти від основного автомата та підключть їх до верхніх контактів рубильника.
3. Підведення генератора. Заведіть лінію від силової розетки агрегату на другий ввід перемикача, дотримуючись фазування.
4. Комутація навантаження. З’єднайте вихідні контакти пристрою з шиною розподілу живлення по всіх групах споживачів.

Під час вибору обладнання слід звертати увагу на номінальний струм перемикача, який повинен бути на один ступінь вище, ніж у ввідного автомата. Наприклад, якщо на вході стоїть автомат на 25А, рубильник має бути розрахований на 32А або 40А. Це забезпечує запас міцності контактів при перемиканні під навантаженням. Сучасні модульні рішення від hager.com або abb.com дозволяють виконати монтаж компактно, займаючи від 2 до 4 модулів у щитку, що зручно для вже існуючих систем без повної реконструкції електричної частини.

Центральне «нульове» положення важеля рубильника створює видимий розрив ланцюга, що повністю виключає ризик зустрічної напруги.

Робота в нульовій позиції також дозволяє безпечно проводити сервісне обслуговування генератора або щитка, оскільки обидві лінії живлення в цей момент ізольовані.

Окрему увагу варто приділити маркуванню дротів. Використання кольорової ізоляції (синій для нуля, коричневий або чорний для фази) значно спрощує подальшу експлуатацію та ремонт. Після завершення монтажу обов’язково перевірте надійність затискання всіх клемних з’єднань, оскільки поганий контакт призводить до іскріння та пожежі.

Інтеграція в однофазну та трифазну мережі

Трифазні мережі вимагають особливого підходу при підключенні однофазного інверторного генератора, що є найпоширенішою конфігурацією. Основне завдання полягає в тому, щоб живити всі важливі споживачі в будинку від однієї фази генератора, не створюючи при цьому замикання між різними фазами міської мережі під час перемикання режимів роботи.

Для реалізації схеми з об’єднанням фаз необхідно встановити перемички на вхідних контактах рубильника з боку генератора, що дозволить подати напругу на всі три фази внутрішньої мережі одночасно.

Однак такий метод має суворе обмеження: у будинку не повинно бути трифазних споживачів, таких як потужні двигуни насосів або електроплити, розраховані на 380В. Спроба запустити трифазний двигун від однофазного джерела призведе до його миттєвого перегріву та виходу з ладу через відсутність фазового зсуву. Якщо такі пристрої є, їх потрібно виділити в окрему групу, яка автоматично відключатиметься при переході на резервне живлення.

Ризик перекосу фаз для самого інвертора мінімальний, оскільки він сприймає навантаження як єдиний потік, проте загальна потужність споживачів не має перевищувати номінал станції. Важливо пам’ятати, що інверторна електроніка захищає себе від перевантаження шляхом відключення виходу, тому при одночасному ввімкненні чайника та пральної машини генератор просто «піде в захист», вимагаючи перезапуску.

Організація захисного заземлення

Наявність якісного заземлення є обов’язковою умовою експлуатації будь-якого генераторного обладнання для захисту людей від ураження струмом.

Корпус генератора повинен бути з’єднаний з окремим контуром заземлення незалежно від наявності заземлення в домашній мережі.

Технічно це реалізується через спеціальну клему на панелі керування агрегату, до якої підключається гнучкий мідний дріт. Використання штатного заземлення будинку можливе лише за умови, що воно відповідає нормам опору та інтегроване в загальну систему зрівнювання потенціалів.

Необхідні матеріали:

• Штир заземлення. Сталевий кутник або спеціалізований штир довжиною від 1.5 до 2 метрів.
• З’єднувальний провід. Мідний багатожильний кабель марки ПВ-3 перерізом не менше 6 мм².
• Кріплення. Болтове з’єднання з антикорозійним захистом або спеціальний затискач для штиря.

Процес встановлення передбачає забивання штиря в ґрунт на глибину, де земля залишається вологою навіть влітку, що забезпечує низький опір. Після монтажу та з’єднання з корпусом генератора рекомендується перевірити опір контуру за допомогою мультиметра або звернутися до фахівців з відповідним обладнанням. Це особливо важливо для інверторів, де електронна плата дуже чутлива до статичної напруги та паразитних струмів, які можуть виникнути під час роботи бензинового двигуна.

Автоматичне введення резерву (АВР)

Системи АВР дозволяють автоматизувати процес переходу на резервне живлення, що особливо зручно під час нічних відключень або за відсутності господарів удома. Сучасні блоки АВР розроблені спеціально для роботи з інверторними станціями, підтримуючи з ними цифровий зв’язок для контролю параметрів.

Логіка роботи системи базується на постійному моніторингу вхідної напруги від міської мережі: як тільки вона зникає або виходить за межі норми, блок подає сигнал на запуск двигуна.

Після того, як генератор виходить на робочі оберти та стабілізує вихідну напругу (що у інверторів займає лічені секунди), АВР перемикає навантаження будинку на резерв. Весь процес відбувається без участі людини, а при відновленні централізованого постачання система чекає кілька хвилин для підтвердження стабільності мережі, перемикає живлення назад і автоматично глушить двигун генератора, заощаджуючи пальне.

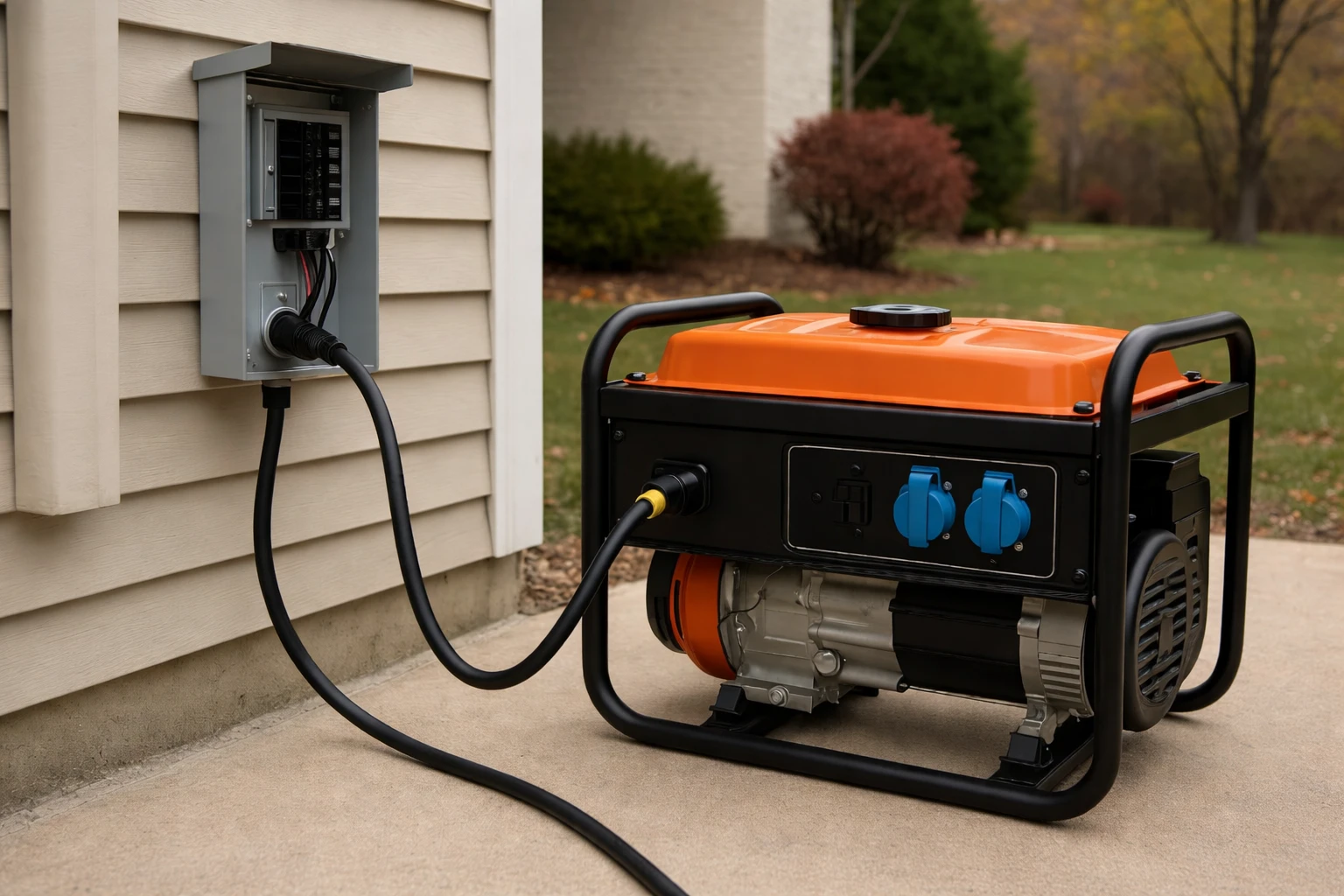

Комутація через розетку та силовий роз’єм

Для швидкого підключення часто використовують силові роз’єми промислового стандарту IP44 або IP67, які забезпечують герметичність з’єднання в будь-яку погоду. Це набагато безпечніше, ніж спроби під’єднатися через звичайні побутові розетки, які не розраховані на тривале проходження високих струмів.

Категорично заборонено використовувати кабель з двома вилками на кінцях (метод «папа-папа»), оскільки це створює смертельну небезпеку при випадковому дотику до контактів під напругою.

Використовуйте тільки схему «вилка-розетка», де під напругою завжди залишаються захищені гнізда, а не відкриті штирі.

Алгоритм безпечного підключення:

1. Відключення мережі. Обов’язково вимкніть ввідний автомат у щитку, щоб струм від генератора не пішов у зовнішню мережу.
2. Запуск генератора. Увімкніть агрегат і зачекайте 2-3 хвилини для прогріву двигуна та стабілізації електроніки.
3. З’єднання кабелю. Підключіть силовий роз’єм до генератора, а потім до відповідної розетки на фасаді будинку.
4. Подача навантаження. Переведіть рубильник у положення резервного живлення та по черзі вмикайте групи споживачів.

Така послідовність дій мінімізує пускові навантаження на інверторний блок, що суттєво подовжує термін його служби. Силові роз’єми краще монтувати в спеціальних захисних боксах на зовнішній стіні будинку, щоб вони були легкодоступними, але захищеними від дітей та випадкових механічних пошкоджень під час господарських робіт на подвір’ї.

Узгодження інвертора з домашньою електронікою

Деякі сучасні газові котли потребують так званого «наскрізного нуля» для правильної роботи датчика іонізації полум’я. В інверторних генераторах вихідна напруга часто є «ізольованою», тому для коректної роботи такої техніки один із висновків генератора необхідно заземлити, фактично створюючи нейтраль.

Пристрої, чутливі до якості струму:

• Газові котли. Потребують чіткої фази та стабільної частоти 50 Гц для роботи автоматики.
• Циркуляційні насоси. При поганій синусоїді починають гудіти та перегріватися, що скорочує їхній ресурс.
• ІТ-обладнання. Чутливе до мікроімпульсних завад, які успішно фільтруються інверторним блоком.

Щоб уникнути перевантаження інвертора, важливо знати пускові струми пристроїв з електродвигунами, які можуть у декілька разів перевищувати номінальну потужність.

Завжди вмикайте потужні прилади по черзі: спочатку ті, що мають високий пусковий коефіцієнт (насоси, холодильники), а після їх стабілізації — решту техніки. Це дозволить навіть невеликому інверторному генератору на 2-3 кВт успішно забезпечувати життєдіяльність будинку без аварійних вимкнень.

Чи виправдовує складність монтажу отриману надійність?

Фінальне порівняння витрат на професійне обладнання, таке як якісні рубильники та мідні кабелі, з вартістю збереженої побутової техніки однозначно свідчить на користь системного підходу. Індивідуальна конфігурація щитка, обрана під конкретну потужність об’єкта, є єдиним гарантом стабільної роботи енергосистеми в умовах тривалих відключень. Інвестиція в безпечне підключення окупається при першому ж стрибку напруги, оскільки ремонт інверторного блоку котла або материнської плати комп’ютера коштує значно дорожче за правильний монтаж.
